Bagian Utama Unmanned Aerial Vehicle / Drone

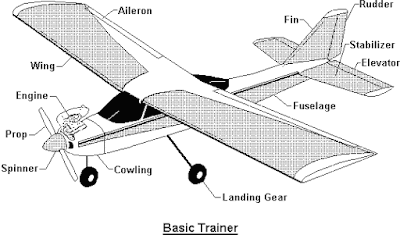

    Pesawat tanpa awak memiliki bagian-bagian utama yang tersusun sesuai dengan hukum aerodinamika dan kestabilan terbang sebuah pesawat. Bagian- bagian utama tersebut adalah sayap, body (fuselage), serta control surface. Berikut adalah bagian-bagian utama pada pesawat seperti ditunjukan pada gambar dibawah ini:



Berikut adalah  penjelasan bagian-bagian utama dari sebuah pesawat tanpa Awak:

1. Spinner

Spinner adalah cover pada baling-baling yang berfungsi untuk meningkatkan aerodinamika pada airframe pesawat.

2. Baling-baling (propeller)

Baling-baling adalah bagian yang merubah gaya putar yang dihasilkan mesin menjadi sebuah gaya dorong.

3. Mesin

Merupakan sebuah bagian dari pesawat yang menghasilkan torsi untuk diubah menjadi gaya dorong (thrust).

4. Sayap (wing)

Sayap merupakan bagian terpenting dari sebuah sayap, karena karakteristik terbang pesawat ditentukan oleh geometri sayap. Pada sayap terdapat aileron yang mengatur kestabilan lateral.

5. Body (fuselage)

Fuselage adalah bagian dimana semua kompartemen ditempatkan. Kompartemen tersebut meliputi Flight Control, Receiver, Electronic Speed Control, Telemetry Radio, dll.

6. Ekor (empenage)

Pada bagian empenage berfungsi sebagai stabilizer, serta untuk mengendalikan kestabilan longitudinal dan directional. Bagian ini memiliki dua control surface yaitu elevator dan rudder. Elevator berfungsi untuk mengendalikan gerak pitch dan rudder berfungsi untuk mengendalikan gerak yaw

7. Landing Gear

Roda-roda berikut kaki-kakinya yang digunakan utk lepas landas dan mendarat.

8. Aileron

Aileron adalah control surface yang pada umumnya terletak di trailing edge (bagian belakang sayap) pada ujung sayap kanan dan kiri. Gerakan dari aileron adalah berkebalikan, yaitu ketika salah satu aileron kebawah, sisanya bergerak keatas, sehingga menghasilkan gaya yang berlawanan dan menghasilkan gerakan roll pada pesawat.

9. Rudder : kemudi belok yang terdapat pada fin

10. Elevator : kemudi naik turun yg terdapat pada stabilizer

11. Stabilizer : ekor pesawat yang mendatar

12. Fin : sirip , ekor pesawat yang tegak lurus terhadap stabilizer
